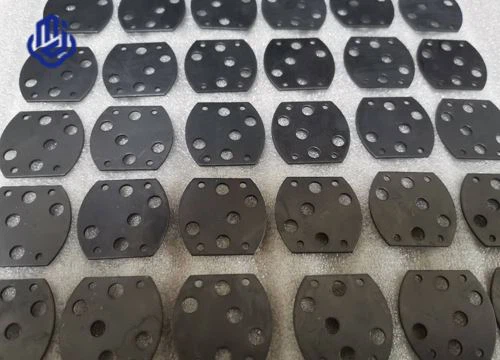

Titanij-anodna omeđa za PCB horizontalnu bakaru
1.Vrsta premaze: iridijum-tantalum na bazi titana
2.Usporedba superiornosti s konvencionalnim olovnim anodima za elektroplating
1) Niski napon ćelija i niska potrošnja energije
2) Niska brzina gubitka elektroda i stabilna veličina
3)Dobra otpornost na koroziju i neranjivost elektrode ne zagađuje tekućinu za kupanje i čini performanse premaz relativnom.
4) Titanium anode usvaja nove materijale i strukturu, što uveliko smanjuje njegovu težinu i pogodno je za svakodnevni rad.
5) Dug životni vek, a matrica se može više koristiti, štedeći trošak.
6) Prepotentna evolucija kisika je oko 0,5V niža od one olovne slitine netovarljive anode. Smanjite ćelijski napon i smanjite potrošnju energije.
3.Elektrokemijski test performansi i života
| ime | Ojačaj mg bez težine | Polarizability mv | Evolucija kisika/potencijal hlora v | Uslovi testiranja |
| Titanij-based iridium tantalum | ≤10 | <> | <> | 1mol /L H2SO4 |
4.Uvod u PCB Bakaru Oplata
Acidc elekrolitička bakra oplata je važna karika u procesu metalizacije štampanih rupa na ploči. Sa brzim razvojem tehnologije mikroelekronike. štampana ploča za proizvodnju kola se brzo razvija u smjeru višeslojnih, slojnih, Funkcionalno i integrirano Promicanje dizajna štampanog kruga kako bi se usvojio veliki broj malih rupa, uskih ušeta i tankih žica za koncept i dizajn kola pattems, što otežava tehnologiju manfacturinga štampanih pločica ,posebno odnos aspekta višeslojnih ploča kroz rupe prelazi 5:1 i pordukt Veliki broj dubokih slepih rupa koje se koriste u Laminat čini da konvencionalni vertikalni elektroplating proces nije u mogućnosti da ugasi tehničke zahtjeve za visokokvalitetne i visoko pouzdane interkonekcione rupe, tako da se proizvodi horizontalna tehnologija elektroplatiranja.
1.PCB horizontalni obrnuti puls bakrene oplate.
Zbog projektnih zahtjeva ploča strujnih krugova ima nastoj da budu tankog promjera žice, velike gustoće, fine otvore (visok omjer širine i širine, Čak i mikro via , i popuniti slijepe rupe, tradicionalno DC elcroplating postaje sve više Nesmoćna da ispuni zahtjev ,posebno oplatni sloj u centru otvora kroz-rupu oplate,obično cooper sloj na oba kraja otvora je previše misliti ali centralni bakra sloj je nedovoljna. Neuravnanost premaze će utjecati na učinak trenutnog prijenosa i direktno dovesti do loše kvalitete proizvoda. Kako bi se balansirala debljina bakra na površini , posebno u rupama i mikro-rupama, prisiljen je smanjiti gustoću struje, ali će to produžiti vrijeme platna na neprihvatljiv nivo. Sa razvojem procesa obrnutog pulsnog elektroplatiranja i hemijskih dodataka pogodan za proces elekroplatiga, shrortening vrijeme platnga je postalo stvarnost, a ti problemi mogu biti prevaziđeni procesom obrnutog pulsnog elektroplatiranja.
Tipičan proces elektrolize:
Elektroliti: CuSO4/5H2O: 100-300g/L,H2SO4: 50-150g/L
Density current forward: 500-1000A/m2 Obrnuta struja: 3 puta naprijed
Proces oplate smjera: Temperatura dvosmjesnog pulsa: 20-70°C
Vrijeme naprijed: 19ms; Obrnuto vrijeme: 1ms
Životni uvjet: 50000kA
Tip anode: posebna iridijum titanijumska anoda
2.PCB vertikalna kontinuirana DC bakazna oplata
U PCB vertikalnom kontinuiranom istosmjernom procesu oplate bakra dodaju se posebni organski dodaci za promociju fino zrnastog sloja taloža metala i uočljivu distribuciju površine ploče. Ovi dodaci moraju se održavati na optimalnoj koncentraciji kako bi se iznješala njihova najbolja funkcija i dobio najbolji kvalitet proizvoda.
Ovo zahtijeva da anoda ne samo da bi se istakla u životni vijek, već i konzumirala što manje organskih dodataka kako bi se smanjili troškovi konzumacije lijekova Iako titanij-anoda na bazi traditonala iridijuma može doći do potrebnog života sevice , troši ot brightenera. poboljšali smo proces i formulu tradicionalnih iridijum-baz titanijumskih anoda. Posvećeni PCB nivo bakro-platiran titanum anodi koji smanjuju potrošnju organskih dodataka mogu postići potreban uslužni život.
Tipičan proces elektrolize:
Elektroliti: Cu:60-120g/L,H2SO4: 50-100g/L, Cl-: 40-55ppm
Trenutna tona: 100-500A/m2 Temperatura: 0-35°C
Životni vijek: 1 godina ili više
prednosti specijalne iridijum titanijumske anode : dobra elektroplating uniformnost, dug život, ušteda energije i ušteda energije,visoka struja densty
